Линии и станы поперечно-винтовой прокатки серии HRL

Поперечно-винтовая прокатка (принцип горячей радиально-сдвиговой винтовой прокатки (РСВП))  с успехом используется для производства винтовой анкерной крепи КАВ (крепь грунтовая), cтяжных винтов для опалубки, железнодорожных черновых осей (аналог стана 250), шаров мелющих  (катаные стальные помольные шары),  а так же удлинения нагретых заготовок с большего диаметра в меньший (возможно программируемая ступенчатость). Линии поперечно-винтовой прокатки (стан винтовой прокатки) серии HRL ООО "Инженерного центра "АМТинжиниринг" обладают полным комплексом автоматизации и гибкости встраивания в технологический процесс заказчика. Поставка в полном комплексе с индукционными нагревателями, приемно подающей автоматизацией, участками прессования законцовок и различных дополнительных приспособлений

Линии поперечно-винтовой прокатки серии HRL характеризуются наличием трехвалкового или двухвалкового (для производства шаров) приводного подвижного инструмента. Управление формовки заготовки с помощью инструмента происходит программного с панели оператора без переналадки инструмента. Производство деталей диаметром от 6-90 мм.

Получение поковок (деталей) типа тел вращения из различных марок сталей и сплавов теплой и горячей прокаткой.

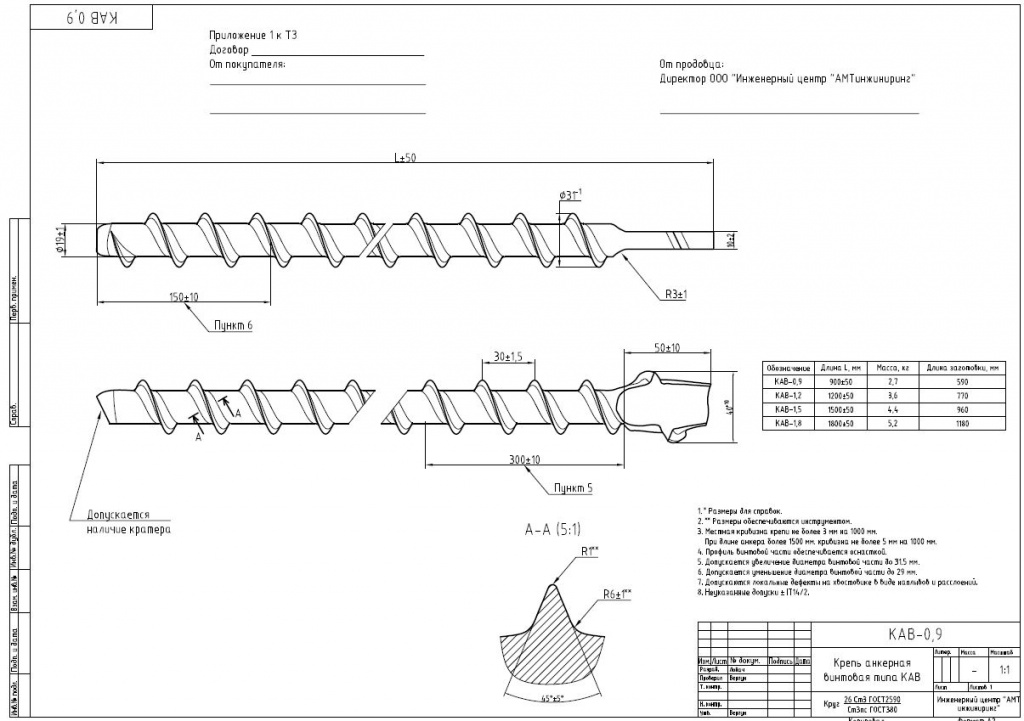

На линиях поперечно-винтовой прокатки серии HRL3020 выпускаются крепи анкерные винтовые типа КАВ в соответствии с ТУ BY 600122529-002.2016, крепи анкерные винтовые замковые цельные типа КАВ(ЗЦ) в соответствии с ТУ BY 600122529-005.2016 и крепи анкерные винтовые с опорным хвостовиком в соответствии ТУ BY 600122529-006.2018

Линии винтовой прокати с успехом используются для производства:

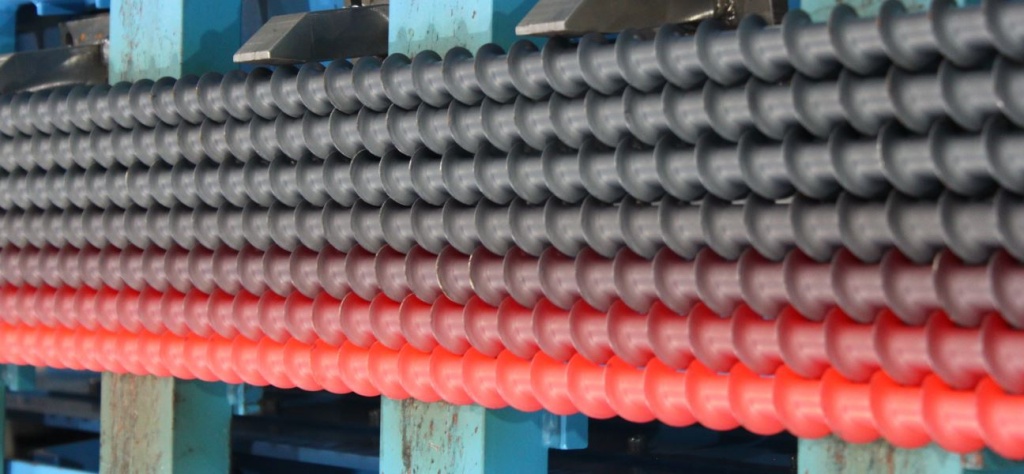

• Горная анкерная крепь
• Стяжной винт для опалубки
• Черновая железнодорожная ось
• Валы коробок передач
• Детали подвески
• Шары мелющие 20-160 мм (двухвалковое исполнение стана)
• Редуцирование прутков из цветного металла (получение калиброванных диаметров из прутка большего диаметра)

Пример: Линия HRL80-10

• Работа с заготовками диаметром 30 - 80 мм;
• Ограничение приемным и подающих столов для работы с заготовками  длиной от 100 мм  до 1000 мм
• Смена трех формующих роликов происходит за 12-20 мин.
• По опыту заказчика использующего нашу линию поперечно-винтовой прокатки стойкость инструмента при 3х сменной работе  (24 часа +/- небольшие перерывы) комплекта инструмента хватает на 1 месяц работы.
• Все корректировки с пульта управления оператором или удаленно.
• Производственный цикл 10 - 12 сек. Установленная мощность 140 кВт.

Компания АМТинжиниринг совместно с ERSинжиниринг разработали и продвигают участок по производству черновых вагонных осей на базе трехвалкового стана серии HRL 6035 наклонной (косой)или поперечно-винтовой прокатки.

Годовая производительность участка при работе в три смены 25 дней в год при коэффициенте загрузки 0,85 составляет от 50 000 до 200 000 штук паковок черновой вагонной оси (производительность зависит от скорости и способа нагрева). Производительность стана 20-60 изделий в минуту.

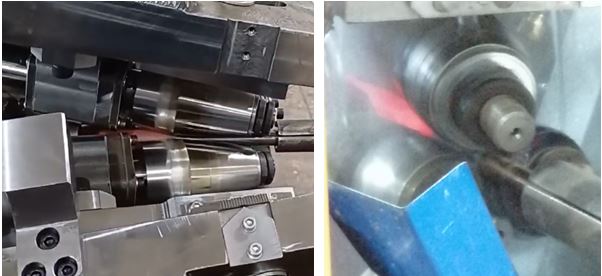

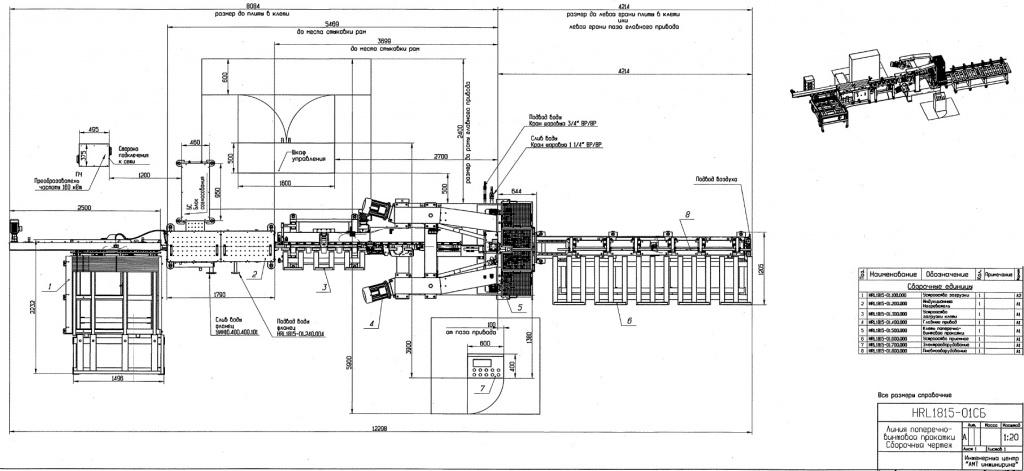

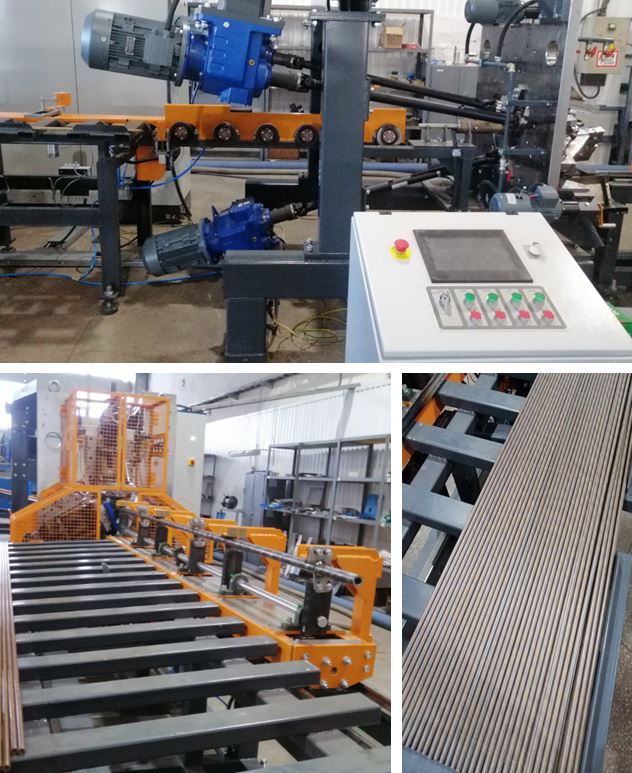

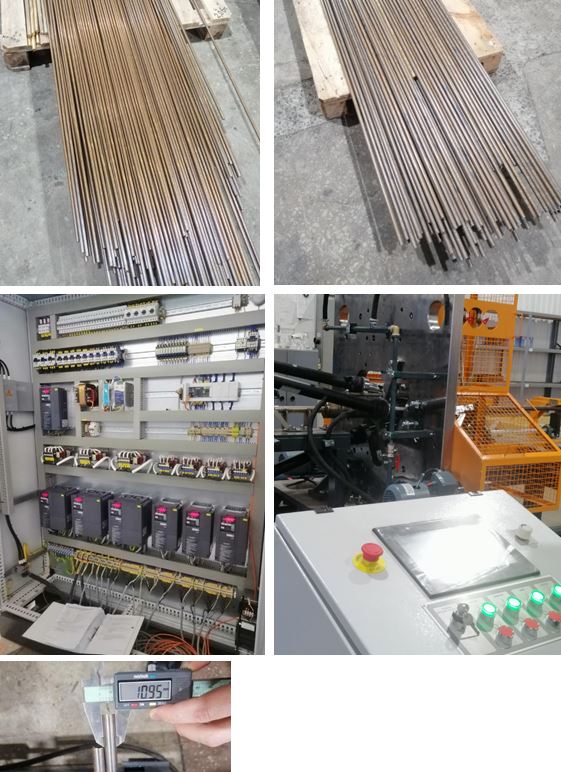

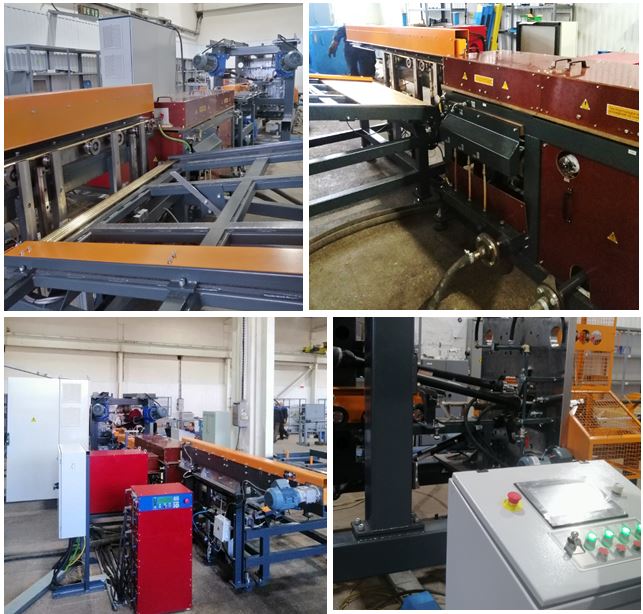

Пример: Линия HRL1815 для редуцирования цветных металлов:

• Работа с заготовками диаметром 10 - 18 мм;
• Ограничение приемным и подающих столов для работы с заготовками  длиной от 100 мм  до 1500 мм
• Смена трех формующих роликов происходит за 12-20 мин.
• Все корректировки с пульта управления оператором или удаленно.
• Производственный цикл 60 - 90 сек. Установленная мощность 50 кВт линия прокатки и ТПЧ до 180кВт

Пример: Линия HRL15025 для прокатки балки оси прицепа:
