Линия высадки балки оси прицепа

Линия высадки балки оси прицепа

Предлагаем предварительный проект участка по изготовлению валов балки оси прицепа на базе специального обжимного гидропресса. Форма концов балки оси обжимается за 3 перехода на каждую сторону.

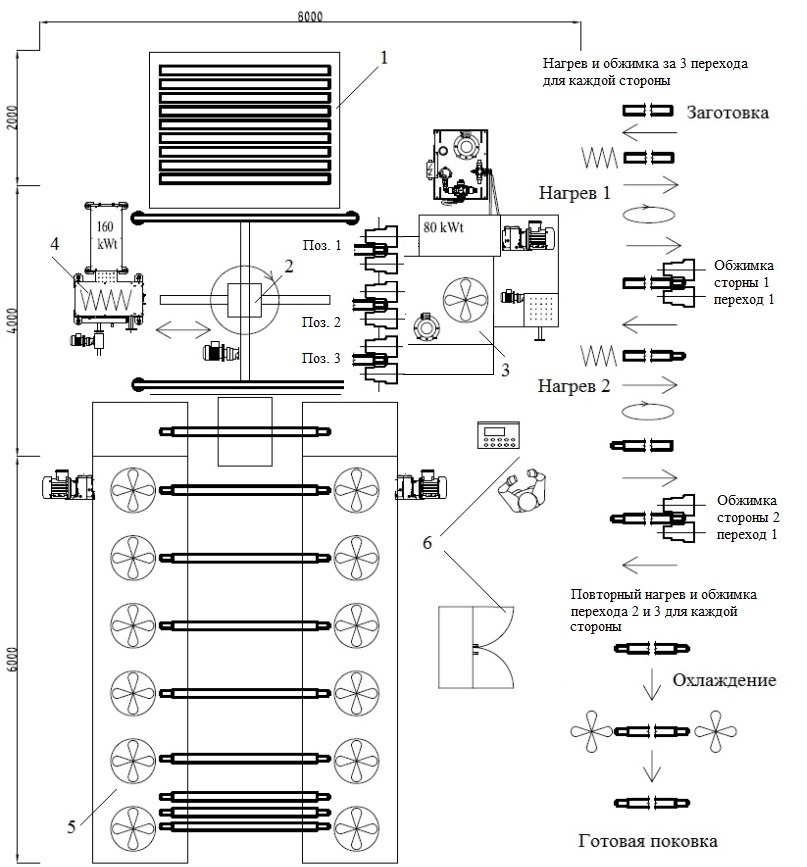

Подающий стол накопитель;
Портальный манипулятор;
3х позиционный обжимной пресс;
Индукционный нагреватель;
Охлаждающий конвейер;
Система управления.

Оператор укладывает на подающий стол накопитель (1) 20-30 исходных заготовок. Заготовки автоматически подаются на позицию загрузки в портальный манипулятор (2). Портальный манипулятор помещает заготовку в индукционный нагреватель (4). После нагрева торца заготовки портальный манипулятор извлекает и разворачивает на 180 градусов и подает нагретую сторону заготовки в обжимной пресс (3). В обжимном прессе за счет инструмента происходит придание нагретому участку заготовки необходимой формы. Затем сформированный участок заготовки извлекается, а противоположный торец подается в индукционный нагреватель, затем цикл повторяется (нагретый торец извлекается из нагревателя, заготовка переворачивается и подается в обжимной пресс). После формирования двух противоположных участков заготовки процесс нагрева и обжимки повторяется. Окончательная обжимка каждой из сторон балки происходит за три перехода. Полученная поковка балки оси укладывается на охлаждающий конвейер, где происходит её остывание.

Производительность 5-10 осей в час. Данная линия имеет широкие возможности для увеличения производительности в 2-3 раза. Линию обслуживает один оператор. Окончательный состав и исполнение оборудования согласуются на этапе подготовки технического задания.
